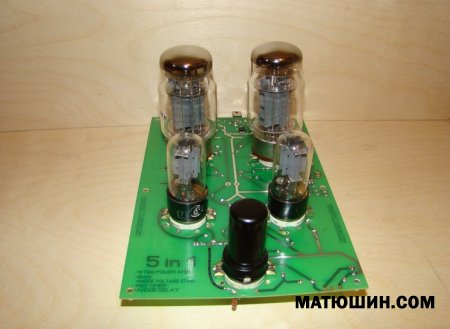

Вот эта плата уже из 2мм текстолита с изменениями
Как видно из снимка,это левый и правый каналы (по логике изготовления моноканальных усилителей)!
Цена платы(ГОЛЫШКА) моноканала из 2мм текстолита-1400р!(4,1 дм-245х170мм.)
Разводка накала.
Данная конструкция мной продумана-отработана в железе и только после этого воплотилась в вариант исполнения на печатной плате.Разводку осуществлял Шведов Юрий. Это к слову сказать уже не первая его для меня плата. Заказ усилителя и его тесты за
Помориным Иваном. К слову Иван остался доволен после долгих поисков. В усилителе применены лампы 6С5С на раскачке фазоинверсного каскада реализованного на триодах 6Н7С. Из схемы видно что предварительная часть усилителя питается через анодный стабилизатор, таким образом стабильность его работы не зависит от отбора мощности лампами выходного каскада , что в свою очередь довольно сильно сказывается на динамике усилителя в положительную сторону + возможность полностью освободиться от электролитических конденсаторов в цепях питания предварительного каскада. В кратце о стабилизаторе. Стабильность его работы обусловлена применением интегральной микросхемы линейного стабилизатора, позволяющего регулировать напряжение в пределах 1,5 до 450В. На выходе он умощен полевым транзистором типа IRF740. падение напряжения для осущ. стабилизации достаточно порядка 50В. Режим работы усилителя -класс АВ, смещение фиксированное. Анодное питание Мост на быстрых диодах и в связи с этим в устройстве усилителя есть устройство - таймер прогрева ламп усилителя пониженным напряжением питания. При такой идеологии построения усилителя можно в легкую отобрать от него при желании максимальную мощность. а именно 100Вт. При соответсвующем напряжении Анода выходных ламп и выходного трансформатора соответствующей мощности. В базовом варианте был применен тороидальный выходной трансформатор габаритной мощностью 500Вт, с приведенным сопротивлением 6К. Размеры печатной платы 170х250мм.
Исполнение в корпусе.
2500р.шт.

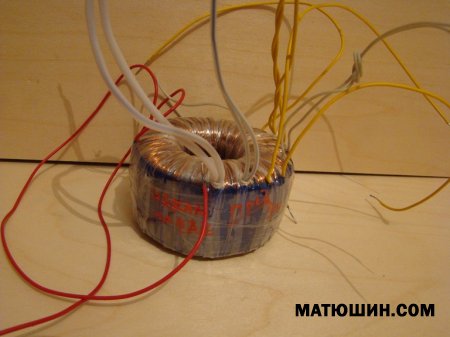

Выходной.
500Вт габаритной мощности,ультралинейка. Нагрузка 4,8
7500р.шт
