Тут я думаю все понятно. Схема взята за основу,но при разработке конструкции,мы внесли свои изменения. В базовом исполнении плата выполнена в стерео варианте, мне показалось более правильным разделить ее на моно каналы ( что бы можно было ее использовать в качестве оконечного гитарного усилителя ).Так же появляется возможность делать усилители в монофоническом варианте.Блок питания кот представлен на схеме нам не понравился и мы использовали свой вариант с дросселем 2,5 Гн индуктивности.Не плохие результаты получаются с кенотронным питанием .Размеры 70х235мм. Голышка=500р.Есть возможность собрать всю комплектацию.
Для данного варианта подойдут выходики ТВЗО-31РР ( раздел :выходные трансформаторы) , силовик ТП61(раздел: трансформаторы) либо их можно посмотреть в разделе : вся продукция.
Размер платы 190 х 160 мм.
НЕТ В НАЛИЧИИ.
Вариант с двумя силовиками типа Тан15, без блока питания и дросселя=7200
Тут представлен вариант с автосмещением. Хотя сама плата позволяет изготовить данный усилитель и с фиксированным смещением (не установлены детали на плате.) Радиодетали (резисторы и конденсаторы) можно так же распаять со стороны печати,для установки плат в корпус.
Как видно это два моноканала.Размеры печатной платы 50 х 100мм (весьма компактный вариант).
Голышка будет стоить 200р шт. Возможна комплектация деталями . В том числе выходными и силовыми трансформаторами. Это все можно найти на сайте. Силовик ТП60 , выходной ТВЗ-5М.

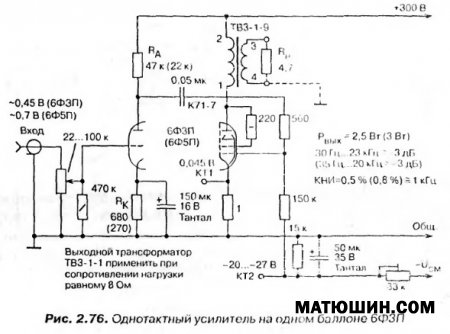

В общем считаю что получилось не плохо. Рекомендации по схеме есть в книге Торопкина "Ламповый усилитель своими руками" стр.126.в первом издании и стр.115. во втором.

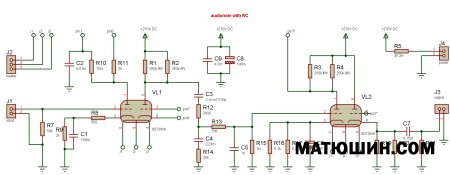

Смотри в разделе " Фонокорректоры и темброблоки"
Размеры платы 200 х 55мм.
Плата корректора в сборе.
Фонокорректор в корпусе.
Лампочки 6Н2П-ев, так же на вход можно ставить 6Н23П.Накал постоянным током естественно! Возможна установка ламп типа 12АХ7. Работает достойно! Паразитных шумов нет даже с открытыми входами! За две голышки 700р.
Готовый вариант. Плата в сборе. 2500р.
